概述
       PLC控制柜是指可编程控制柜,控制柜是指成套的控制柜,可实现电机开关控制的电气柜。
       PLC控制柜具有过载、短路、缺相保护等保护功能。结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。

构成

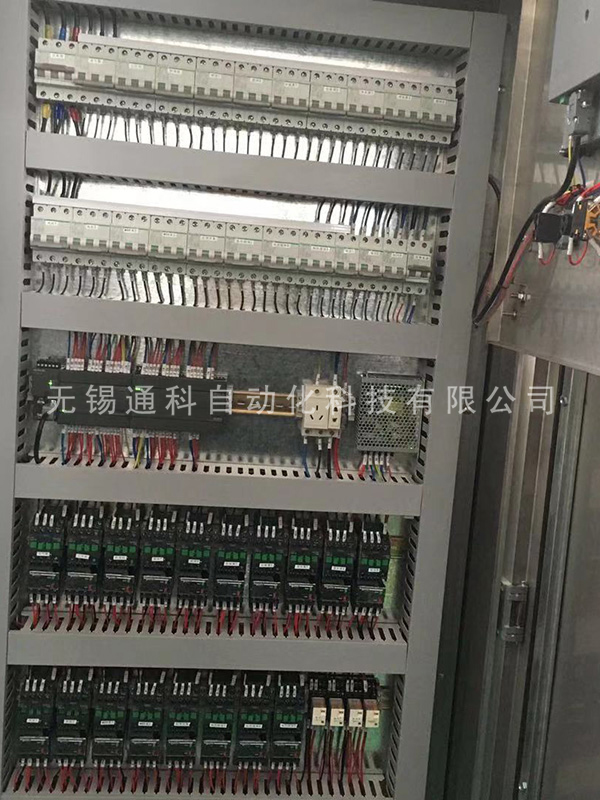

PLC控制柜一般包括以下五部分:
1. 空气开关
       一个总的空气开关是整个柜体的电源控制。
2. PLC
       这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC,但如果工程比较大,可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)。
3. 电源
       一个24VDC的开关电源,大多数的PLC都是自带24VDC的电源,根据是否确实需要来定是否要这个开关电源。
4. 继电器
       一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。打个比方,如果你PLC的输出口带电是24VDC的,但是你的控制回路里画的图需要PLC供的节点却是220VAC的,那么你就必须在PLC输出口加上一个继电器,即指令发出时继电器动作,然后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。
5. 接线端子
       这个肯定是每个柜子都不可缺少的东西。根据信号数量可以配置。如果只是一个单纯的PLC控制柜,基本就是需要这些,如果你的控制柜内还需要有其他的东西就要看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要PLC接至上位机,可能就需要增加交换机,视情况而定。

应用范围
       PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。
       典型应用:恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。
