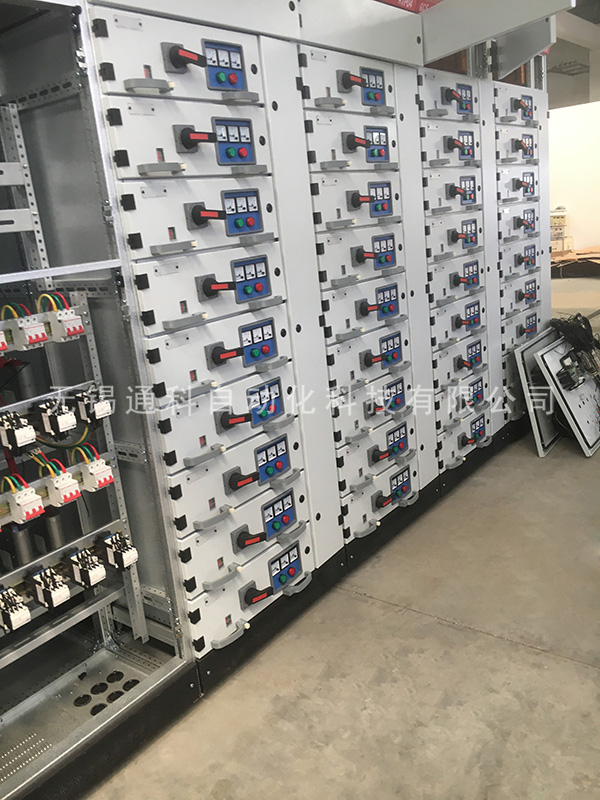

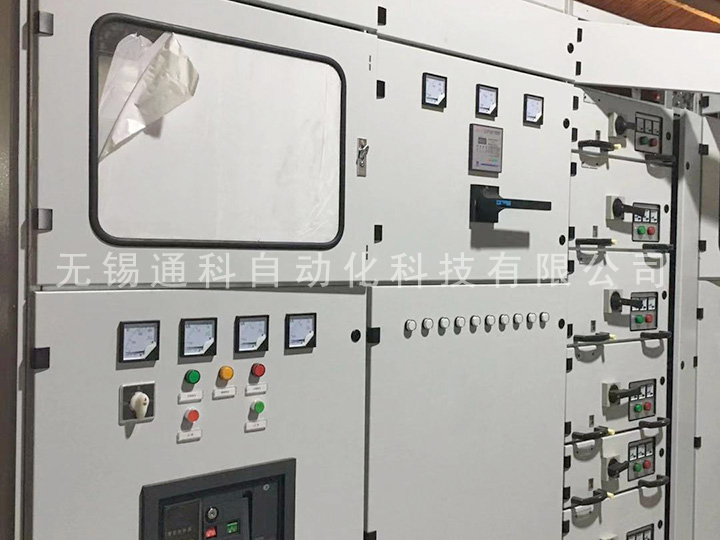

MNS低压抽出式开关柜




       MNS抽屉柜也可叫MNS低压抽出式开关柜或MNS开关柜,是低压抽屉柜其中一款产品,其技术水平达到九十年代水平。本产品设计紧凑,结构通用性强,组装灵活,采用标准模块设计,是一种安全、经济、合理、可靠的新型低压抽出式MNS开关柜。具有分断能力高,动热稳定性好,电气方案灵活、保护等级高等特点。本装置符合 IEC439,VDE660第5部分和GB7251-87《低压成套开关设备》国家标准。ZBK36001-89《低压抽出式成套开关设备》专业标准。

MNS抽屉柜正常使用环境条件
周围空气温度不高于+40℃,不低于-50℃,并且24h内其平均温度不高于+35℃。
大气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许的有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生适度的凝露。
海拔高度不超过2000m。
本低压抽屉柜装置适应于以下温度运输和储存过程:-25至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这个温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。
如果上述使用条件不能满足时,应由用户和制造厂协商解决。
当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

MNS抽屉柜产品特点
设计紧凑:以较小空间能容纳较多的功能单元。
结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
采用标准模块设计:分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。
安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。
技术性能高:主要参数达到主要技术水平。
压缩场地:三化程度高,可大大压缩储存和运输预制件的场地。
装配方便:不需要特殊复杂工具。

MNS抽屉柜基本参数
低压抽屉柜电气性能
额定绝缘电压 660V
额定工作电压 380V,660V
主母线最大工作电流 5500A(IP00) 4700A(IP30)
主母线短时(IS)耐受电流 100KA(有效值)
主母线短时峰值电流 250KA(最大值)
配电母线(垂直母线)最大工作电流 1000A
配电母线(垂直母线)短时峰值电流
标准型 90KA(最大值)
加强型 130KA(最大值)

MNS抽屉柜防护参数
符合IEC529 DIN40050标准
IP30对大于φ2.5mm固体防护
IP40对大于φ1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
MNS低压抽屉柜类型
动力配电中心柜(PC)
采用ME、F、E、M、AH系列等断路器
电动机控制中心柜(MCC)
由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
功率因数自动补偿柜

A、动力配电中心(PC)柜
备注
Tmm T1mm T2mm
2200 400 1000 800 200 主母线转接
2200 400 1000 800 200 F1s-1250-2000 ME630-1605
2200 600 1000 800 200 F2s-2500
2200 800 1000 800 200 F4s-3200 ME2000-2505
2200 1000 1000 800 200 F5s-4000  ME3205
2200 1200 1000 800 200 ME4005

B、电动机控制中心(MCC)柜
备注
Hmm Bmm B1mm B2mm Tmm T1mm T2mm
2200 1000 600 400 600 400 200 单面操作
2200 1000 600 400 1000 400 200 双面操作

MNS抽屉柜柜体的分区设计
动力配电中心(PC)
PC柜内划分成四个隔室;
水平母线隔室:在柜的后部;
功能单元隔室:在柜前上部或柜前左边;
电缆隔室:在柜前下部或柜前右边;
控制回路隔室:左柜前上部。

MNS抽屉柜分隔措施
低压抽屉柜水平母线隔室与功能单元隔室、电缆隔室之间用钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚苯醚塑料罩壳分隔。
左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。
主电路与辅助电路之间设计成分隔结构,仪表、信号灯和按钮等组成的辅助电路单元、均安装于塑料仪表板上。
